长期渗漏监测系统
PLLS
基于电学传感与化学示踪双引擎，将一次性勘测升级为全生命周期在线监测，实时定位与告警。
服务介绍
基于电学传感与化学示踪双引擎，将一次性勘测升级为全生命周期在线监测，实时定位与告警。
- 电学 + 化学双引擎，提升复杂工况下的定位准确率
- 7×24 实时监测，秒级阈值告警通知
- 云端 2D / 3D 电势场可视化与历史回溯
- 全生命周期数据归档，符合环保审计要求
核心方法
多方法融合，环环相扣
Electrical Channel
电学通道
通过预埋电极阵列实时采集电势/电流密度数据；任何破损形成低阻通路，反演算法解算坐标。
Chemical Channel
化学示踪通道
智能传感电极监测电导率突变，与电学通道融合提升定位精度。
Cloud Analytics
云端分析
24/7 不间断采集 + 阈值告警 + 2D / 3D 电势场可视化 + 全周期数据归档。
工作依据与关键技术
规范依据 · 关键技术
系统原理
1. 电学特性监测
系统利用土工膜的绝缘特性，在膜上和膜下施加电场。当土工膜完整无泄漏时，膜上下电场相对均匀；当出现泄漏时，泄漏点处形成局部导通回路，使电场发生变化。系统通过特定算法分析电场异常，判断泄漏的存在，并确定泄漏点的坐标位置。
2. 污染特征值监测
新一代长期渗漏监测系统增加了电导率测量功能。当渗漏液接触智能传感电极时，电极会监测到电导率等参数的变化；系统根据参数突变判断泄漏可能出现的位置，提高监测精度。
通过对电学特性和污染特征值的双参数监测，系统可确定土工膜的泄漏坐标，为渗漏排查和修复提供参考依据。
系统组成
系统组成及功能：
• 预埋监测单元：布设于土工膜上或下，负责数据采集；
• 采集控制主机：集中管理传感器数据，保证数据完整性；
• 数据分析软件系统：利用先进算法对采集数据进行分析和处理，计算并显示泄漏位置；
• 辅助构筑物：支持监测系统稳定运行。

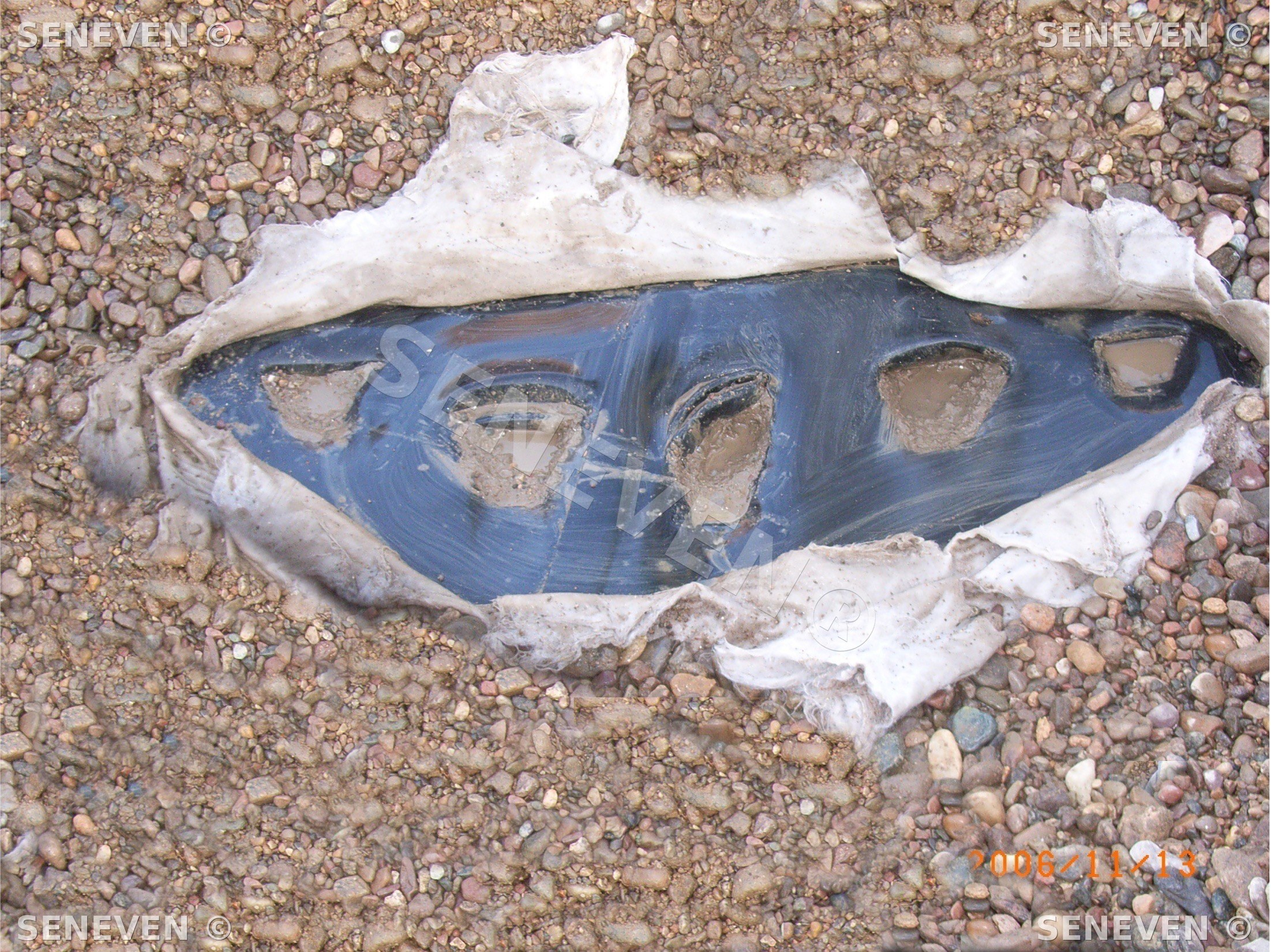

预埋单元：由多参数监测传感器、导电土工布、信号传输和控制线缆组成，用于土工膜上下的数据采集与传输。
采集控制主机：由供电电源、供电控制模块、采集控制模块、高精度数据采集仪及主控服务器等组成；集成在标准 19 英寸机柜中，实现电学数据和污染特征数据的高精度、高灵敏度采集；数据可实时传输至云端数据分析平台。
采集分析软件功能：自动控制供电及数据采集；对采集数据进行渗漏分析计算，确定渗漏坐标位置；向相关人员发送警示信息；提供数据读取、归档及管理功能。
3D 电势场可视化
系统持续采集传感器电极阵列的电势数据，云端实时反演成 3D 电势场。在土工膜防渗系统完整无渗漏时，电势场分布平稳；一旦出现渗漏，泄漏点会形成低阻通路，在电势场上呈现明显的局部尖峰。
通过对电势场的分析与反演，系统可输出渗漏点的厘米级坐标，并以 2D / 3D 可视化呈现给运维人员。配合阈值告警与数据归档，渗漏从隐蔽缺陷变成可量化、可追溯的工程数据。
